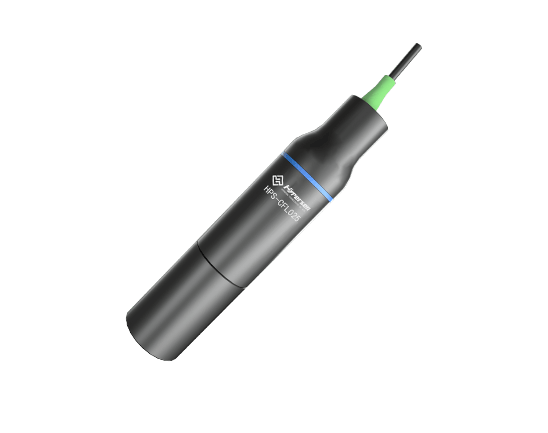

光谱共焦传感头HPS-CFL007
光谱共焦传感头HPS-CFL007
是一款超小型光谱共焦传感头,外径:7mm,工作参考距离:6.5mm,量程:±0.8mm,最大测量角度:±10°。
  • 光谱共焦传感头HPS-CFL007

HPS-CFL007

- 超小尺寸的光谱共焦传感头

- 可稳定测量金属/陶瓷/镜面/玻璃等各种材料

- 测量角度大,适用于各种工作形貌(深孔/斜面/弧面等)

- 坚固耐用的航空铝材质及表面工艺

- 适应于高温高压等严苛的操作环境

技术参数
型号 HPS-CFL007 工作参考距离*① 6.5mm
测量范围 ±0.8mm 传感头外径 7mm
静态重复精度*② 0.27μm 非线性误差 3.2μm
发光光源 LED白光 光点直径 50μm
最大安装倾角 ±10° 防护等级 标配IP52(可定制IP67)
工作环境温度 0~+50℃ 传感头到控制器光纤长度 标配3m(可选购5m、10m光纤)


*①该数值是从镜头结构件表面到镜头测量范围的中心点的数值。

*②该数值是在我司无尘实验室光学平台下测得的钨钢标准量块的数值,样本数200000,积分时间400us,手动调光信号强度至50%,滑动平均滤波窗口大小为128。该数值为3·σ。

*所有技术指标以官方最新发布的产品数据手册为准

*最终解释权归海伯森所有




应用领域
  • 玻璃/镜片检测
  • PCB/IC芯片检测
  • 硅片/晶圆检测
  • 点胶/薄膜检测
  • 锂电/光伏材料检测
  • 精密五金件检测
产品尺寸
